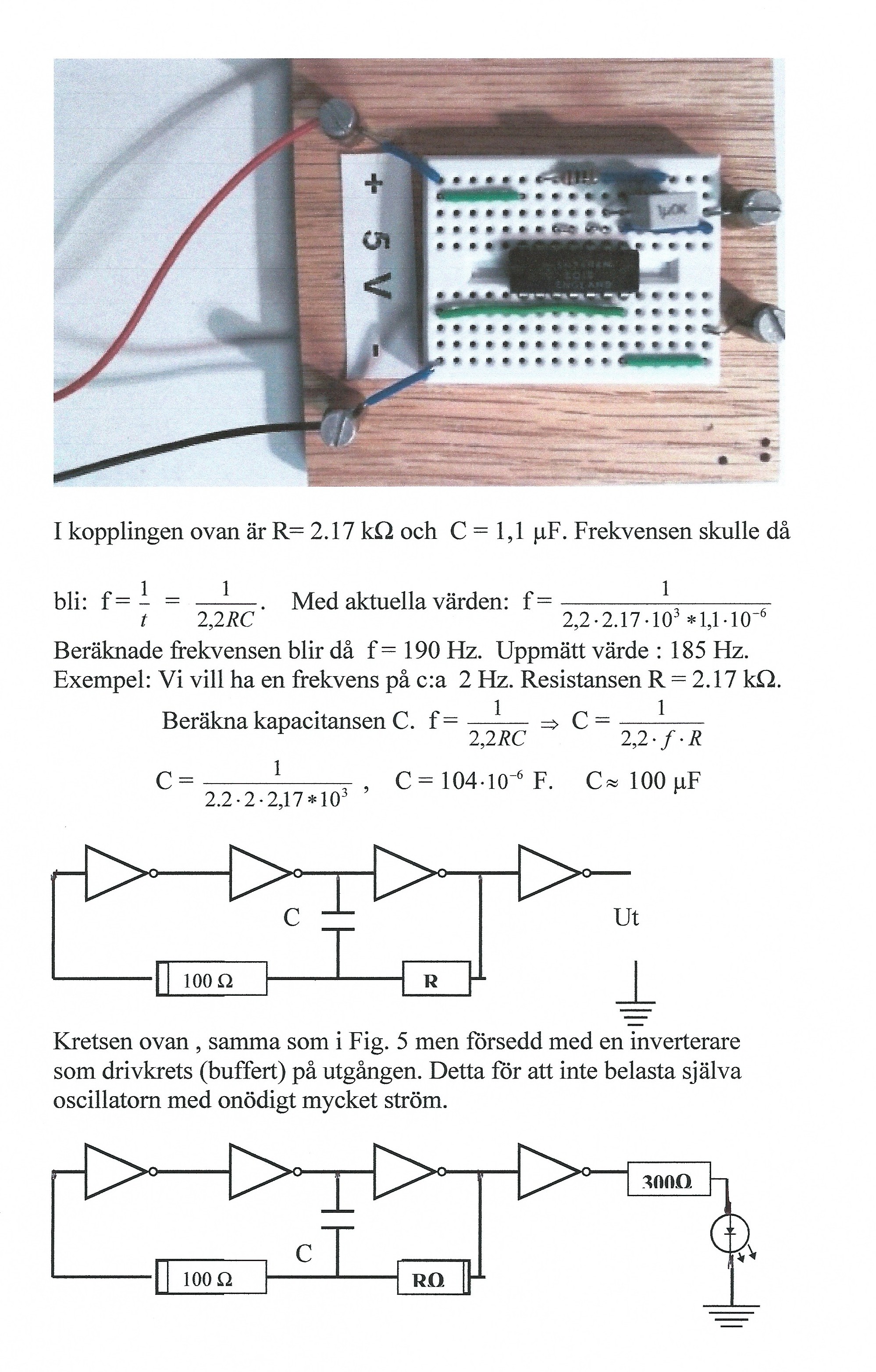

Klicka på bilden.  Bilden ovan visar en färdig oscillator med en lysdiod i serie med en resistor

på c:a 300 Ω  enligt schemat ovanför bilden. Resistorn är inkopplad för att strömmen genom

lysdioden inte skall bli för hög. Spänningskällan utgörs av tre seriekopplade AA batterier. (c:a 4,5 V)
