Binära tal

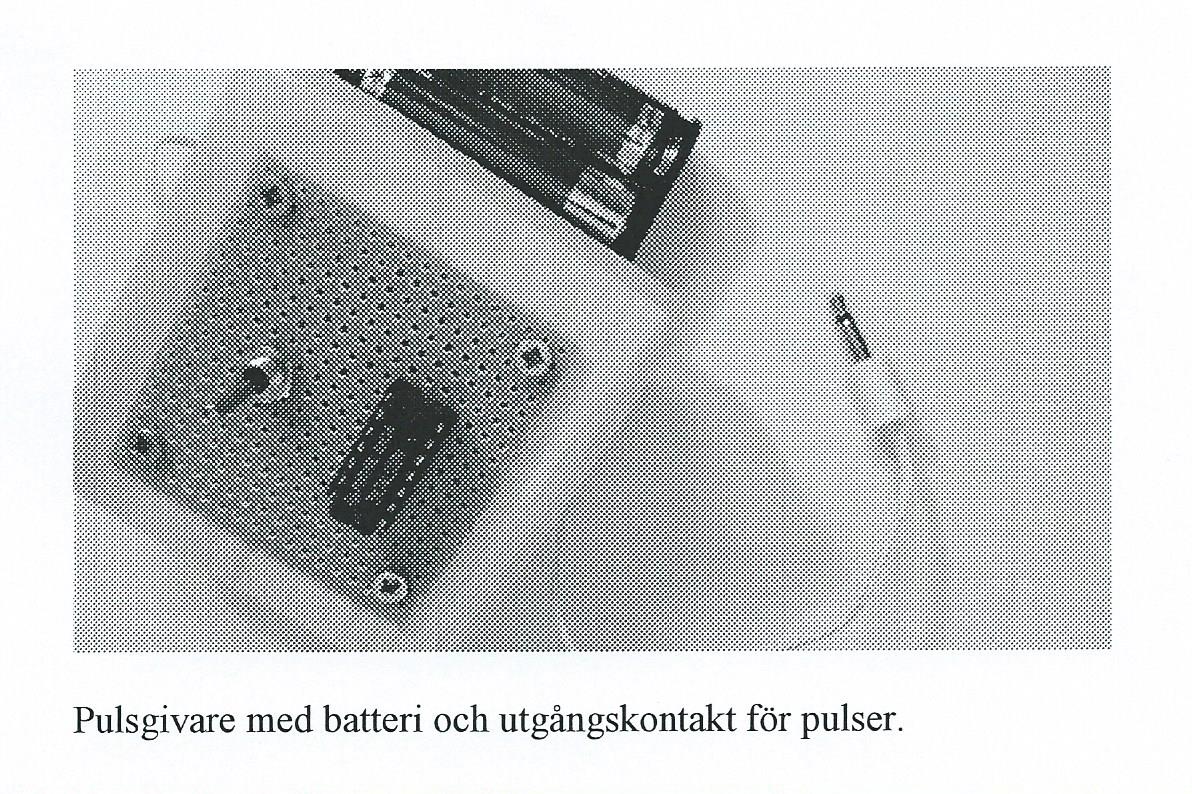

Klicka på bilden ovan så indikerar lysdioderna binära tal från 0 till 15 och börjar se’n om.
Vill man ha’ en längre räknecykel kan man lägga till en kapsel 7493 och få ytterligare
fyra positioner . Med 4 lysdioder till kan man då indikera binära tal från 0 till 255. O.s.v.
Man kan också ställa om räknecykeln genom att nollställa räknaren vid lämpligt till-fälle-

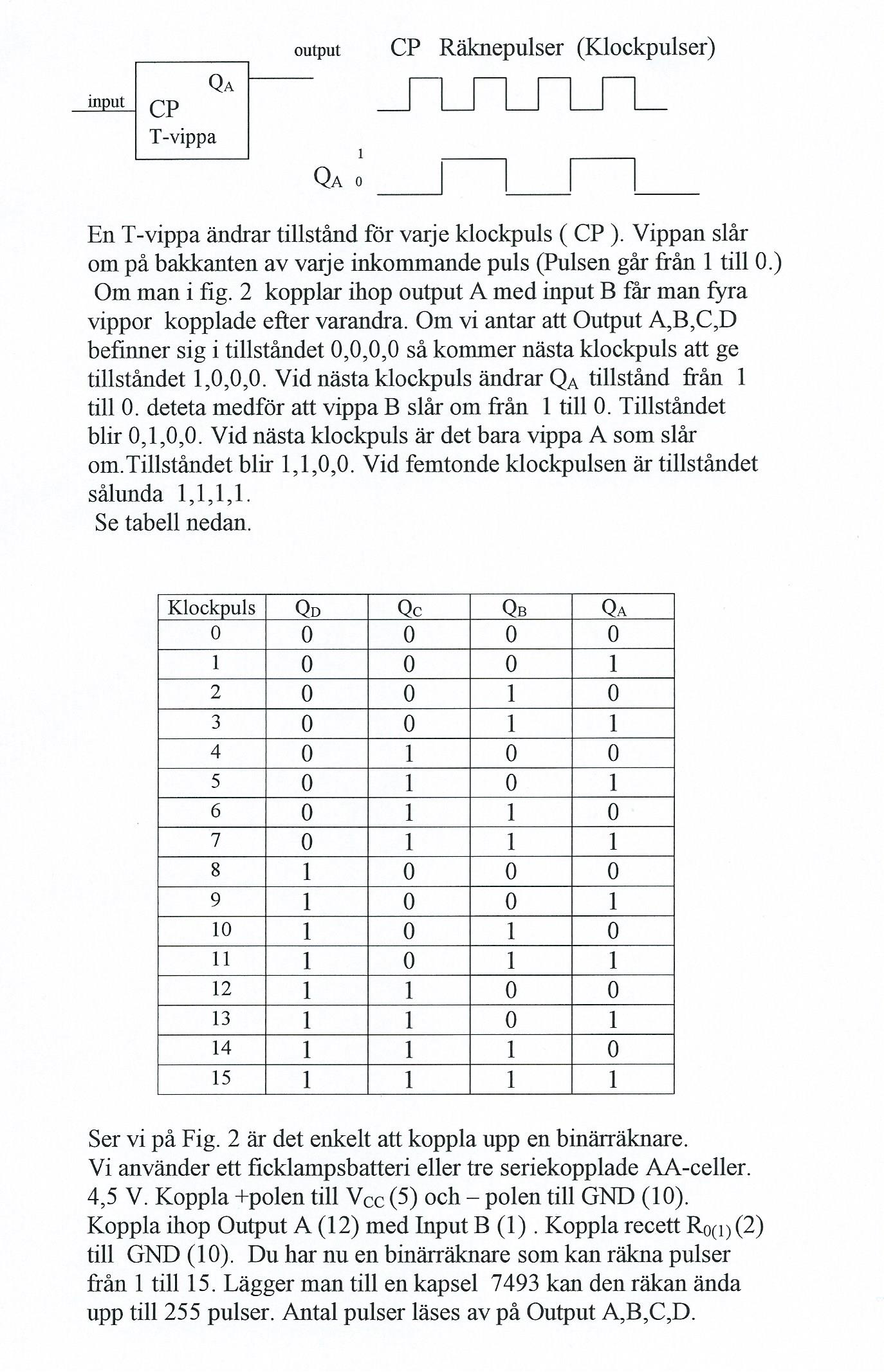

Går vi in i tillståndstabellen ovan ser vi att för 10 är tillståndet på utgången D=1 och B =1.

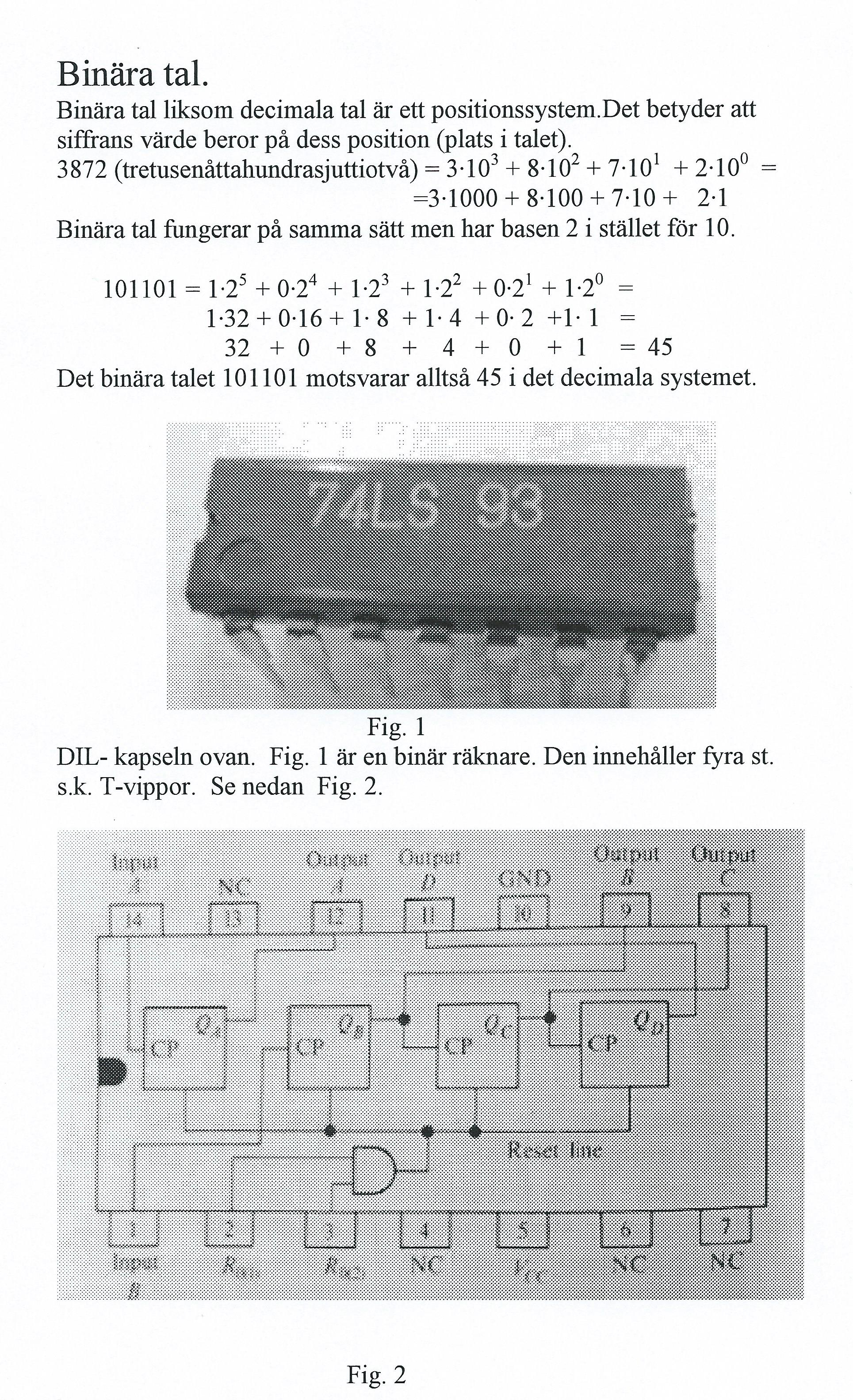

Se Fig 2. Kopplas utgång D till 2 och utgång B till 3 nollställs räknaren vid 10. Vi har
alltså fått en räknecykel från 0 till 9

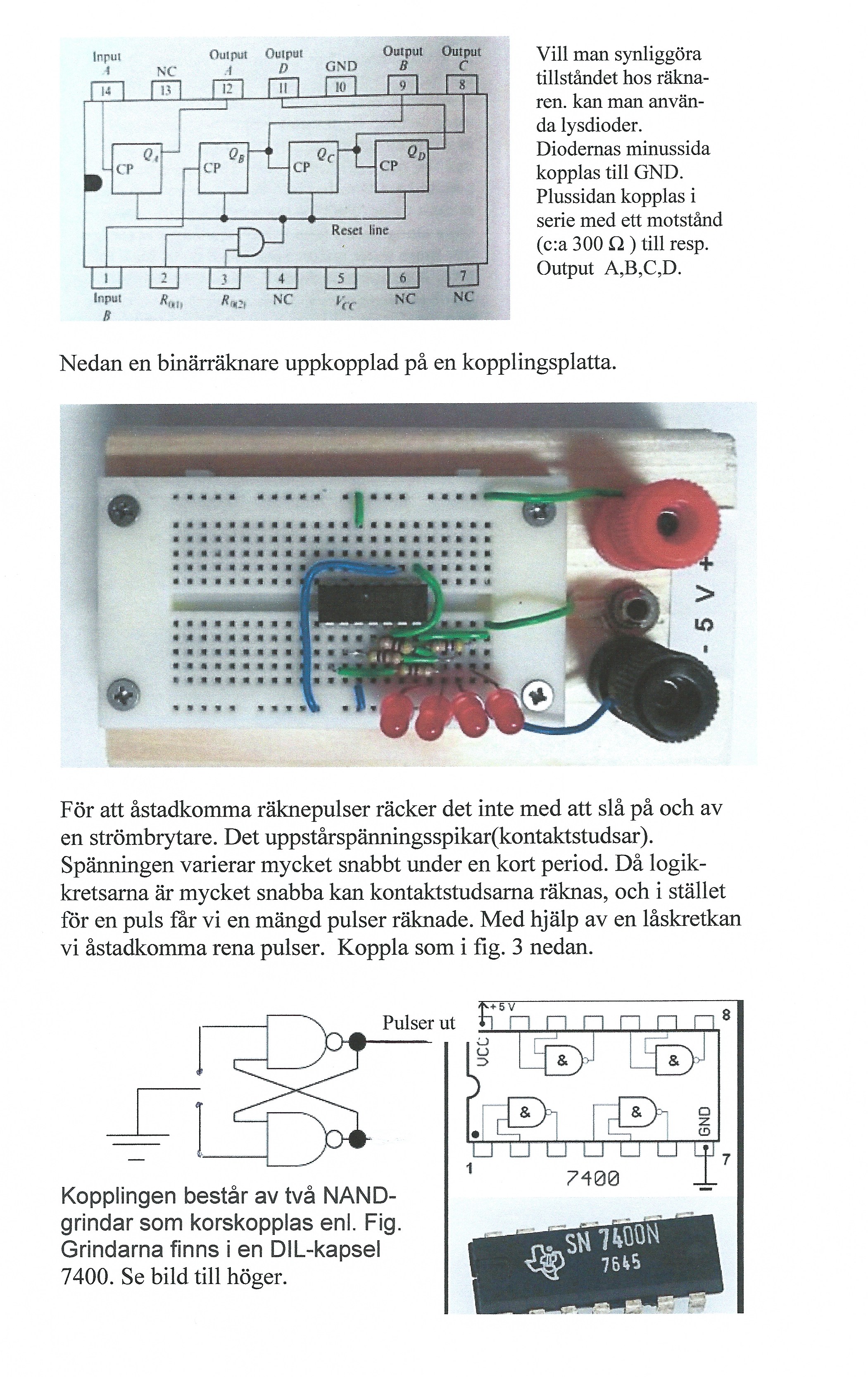

Klicka på bilden. Räknaren kopplad som 10- räknare. Genom att koppla ihop utgångarna med
tillstånden 1, 1 på den räknecykel man önskar med reset-uttagen 2 och 3 på räknekapseln
kan man experimentera och få vilken räknecykel man vill.
